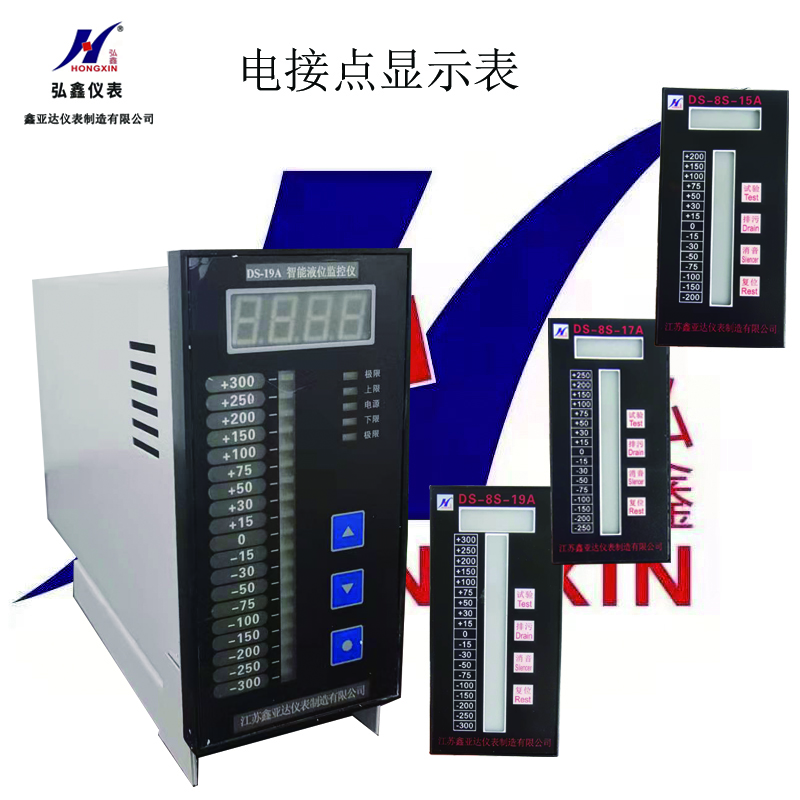

电接点显示表

一、 概述

智能型电接点液位计以显示直观这一特有的优点被广泛应用于锅炉汽包、汽轮机、冷凝器、高低压加热器、除氧器、蒸发器、水箱、水塔等液面的测量、显示。该机以智能化、小型化、通用化为特点，性能更加可靠。并有越限报警输出功能，以确保被测容器的正常工作。

二、特点

1． 电接点测量采用低压小电流供电方式，有效地延长了电接点的使用寿命。

2． 该机电路采用89S52单片机为主，具有体积小，重量轻，耗电省，性能可靠。

3． 该机采用高亮度双色LED光柱显示模拟液位（有液位为绿色；无液位为红色），直观清晰；同时设有数字液位显示。

4． 该机具有自动告警电路，采用声光报警以示液位超越正常位置。

5． 该机配备上、下限各三组继电器触点，供用户外接使用；亦可作为开关量输出，以确保被测容器的安全运行。

6． 该机还备有标准直流信号输入和输出接口。可参与调节控制系统，控制被测容器的液位。

三、 主要技术参数

（一） 显示仪表 （二次仪表）

1． 产品型号：

      DS--8S-----         （  Q、    G、     Y    ）-----

      液位仪   标尺型号   汽包   高加     除氧器      安装方式

   标尺型号：见附表；

   安装方式：Z----竖式安装；   H----横式安装；

2． 液体阻值范围：0~500K  仪表出厂时设定至0~150K左右。

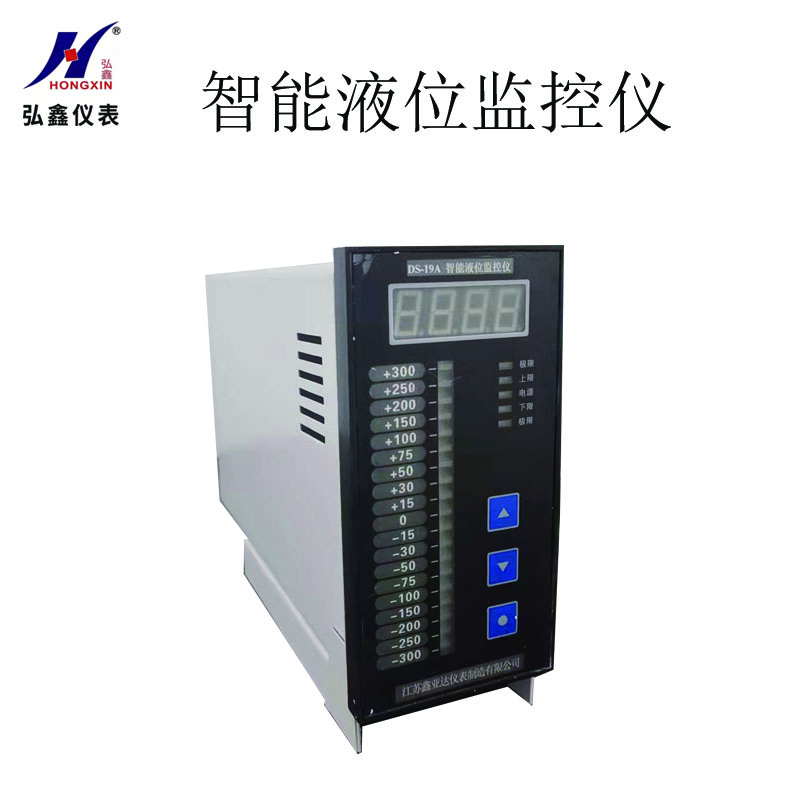

3． 模拟显示：双色LED光柱显示，配合标尺刻度显示即时液位值。

4． 数字显示：对应模拟显示值显示数字值。

5． 报警方式：上、下限超越正常液位，被设定的报警点的LED光柱点闪烁，蜂鸣器发声。同时报警继电器触点输出动作。

6． 输入方式：a。电接点信号。最多19点

               b．模拟信号。4~20mA；0~10mA；1~5V。

7． 模拟信号输出：4~20mA；0~10mA；1~5V。

8． 报警输出触点容量：AC220V，3A。

9． 电源电压：AC220V±10%  50Hz±1Hz。

10． 消耗功率：15VA。

11． 仪表工作条件：环境温度 –10℃~+40℃；相对湿度≤ 85%；无腐蚀性气体。

12． 仪表外形尺寸：80×160×180mm (竖式)；160×80×180mm（横式）

13． 仪表开孔尺寸：75×152mm (竖式)；152×75mm（横式）

14． 本仪表采用标准信号输入口输入，可作为其它物理量的显示仪表。

本系列液位计由一次仪表（取样筒）和二次仪表（显示仪表）组成。

    由于水和汽的导电性能差异极大，取样筒的作用是将水位变化通过电接点电阻的变化取信号，在液态时由于介质电阻率小，当电接点间加上一电压时流过的电流大；反之未浸入液面下的电接点流过的电流小，这两种状态下流过电流相差很大，可作为一种信号馈送到二次仪表，经CPU处理后，显示及控制输出，以达到显示液位及控制的目的。从而可实现远距离监控。
